태양광 시공절차 알아보기
관리자 2020-11-02



안녕하세요! 신재생에너지 전문가 썬랩입니다.
태양광 발전사업은 사업 타당성 검토에서부터 설계, 허가, 금융, 시공 등 각 절차별 진행과정이 매우 복잡하고 까다로워 전문 업체를 잘 선정하여 진행하는 것이 무엇보다도 중요한데요.
하지만 사업주 본인도 각 과정별 개념과 절차를 잘 숙지하고 있어야 사업이 잘 진행되고 있는지 체크할 수 있습니다.

오늘은 태양광 발전사업 과정 중, 태양광 발전 시공 절차를 각 공정별 사진과 함께 살펴보도록 하겠습니다.

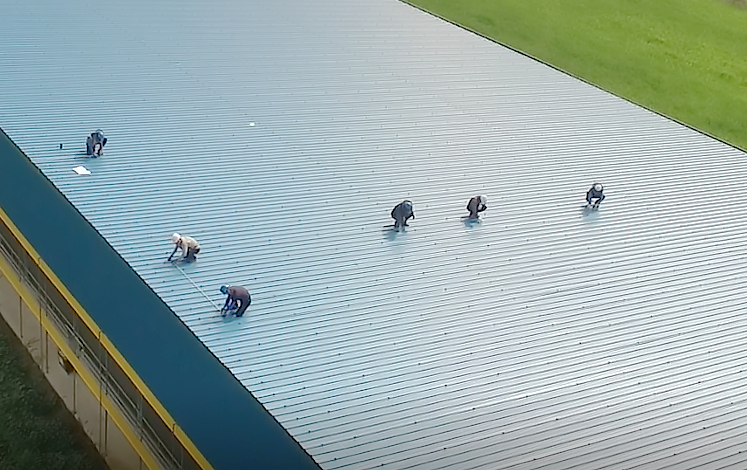

1. 먹줄 작업

기초 구조물이 세워질 위치를 확인하여 체크하는 작업

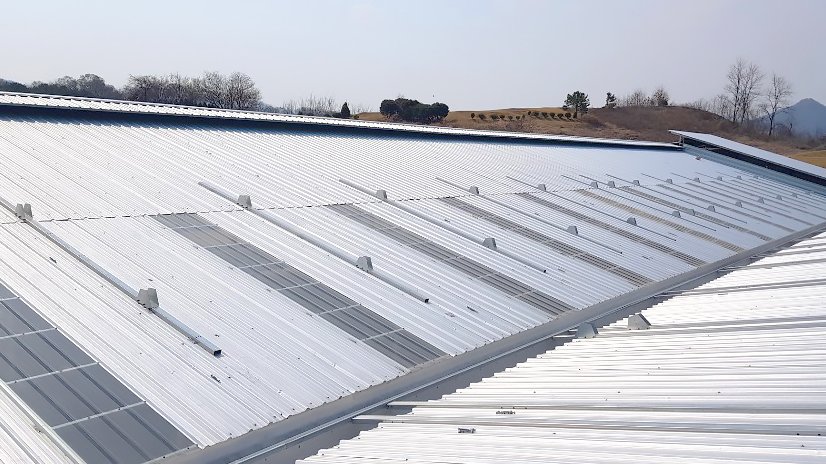

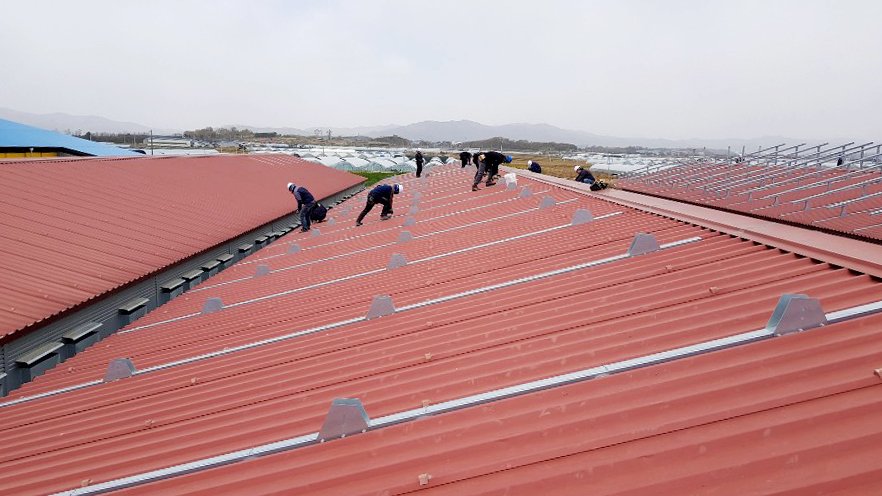

2. 컬럼베이스 + 브라켓 볼팅 작업

태양광 포스트를 세울 위치에 맞춰 컬럼베이스 및 브라켓을 설치하는 작업

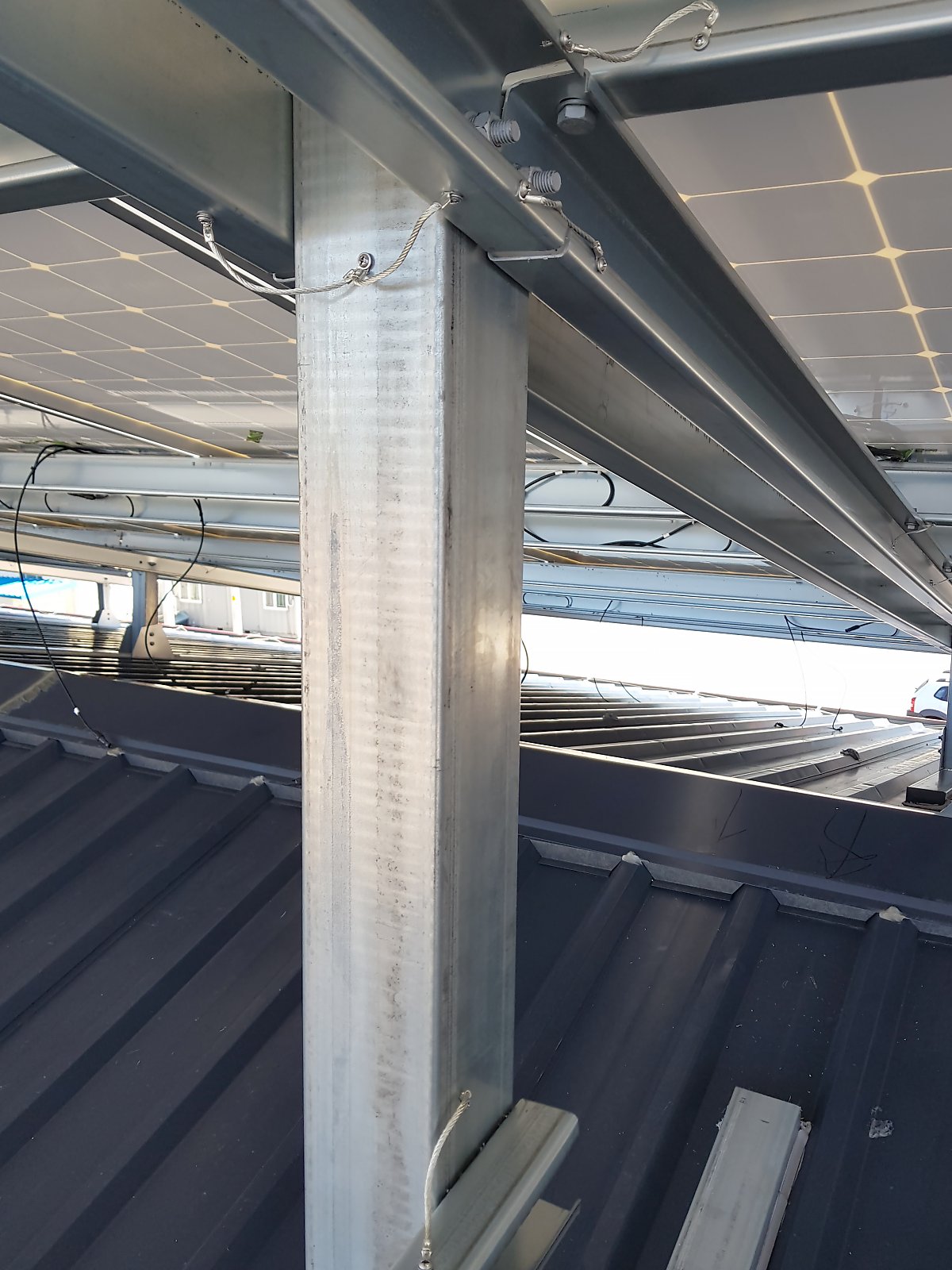

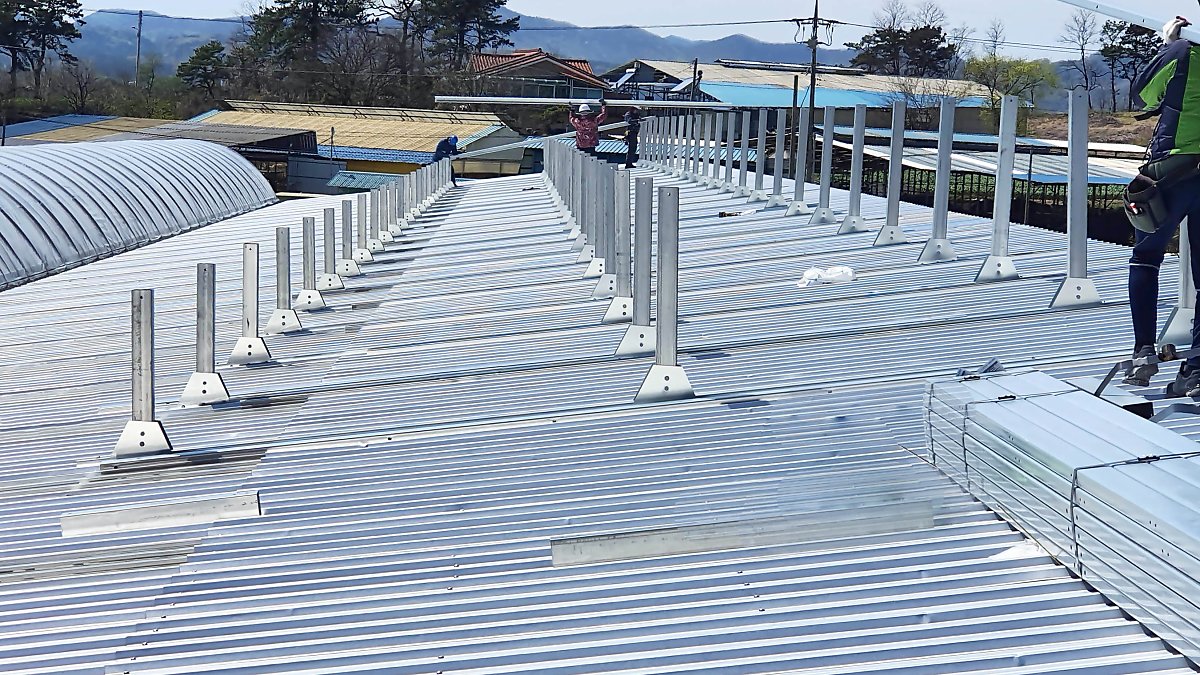

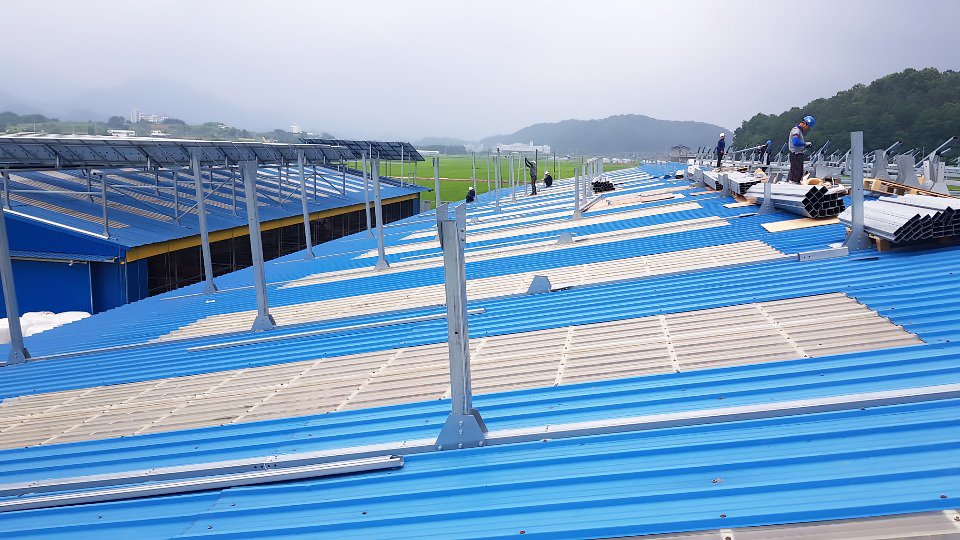

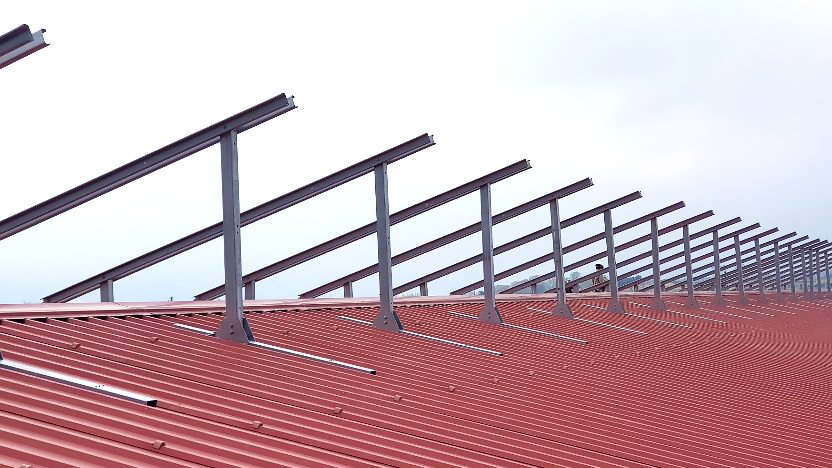

3. 포스트 세우기

태양광 발전소 구조물의 기둥을 세우는 작업

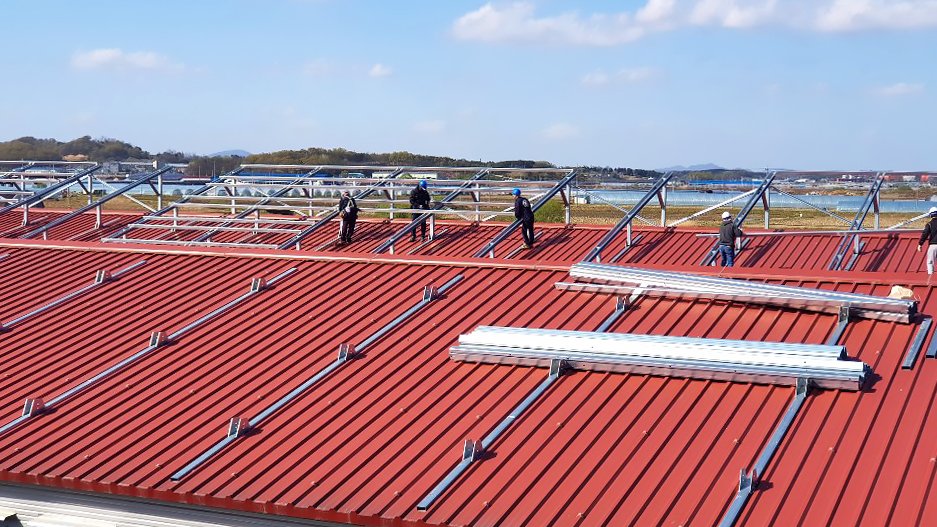

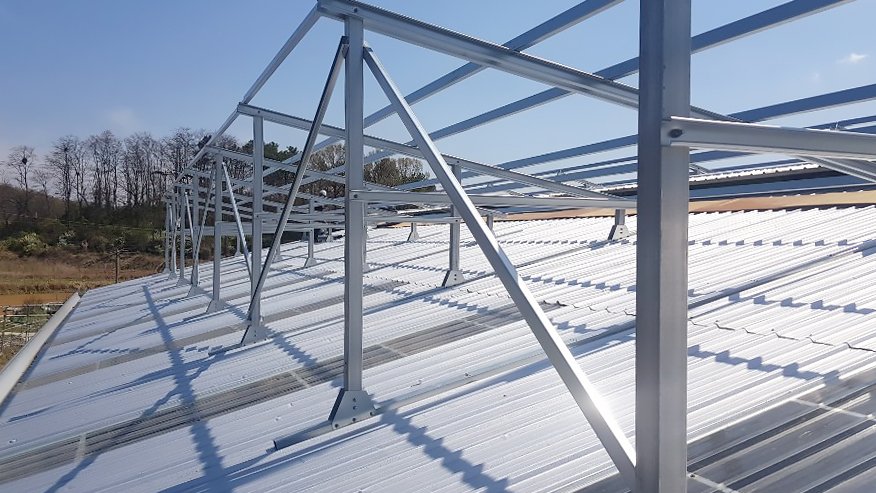

4. 거더 작업

태양광 구조물의 하중을 받는 기둥과 기둥을 연결해주는 거더(대들보)를 조립하는 작업

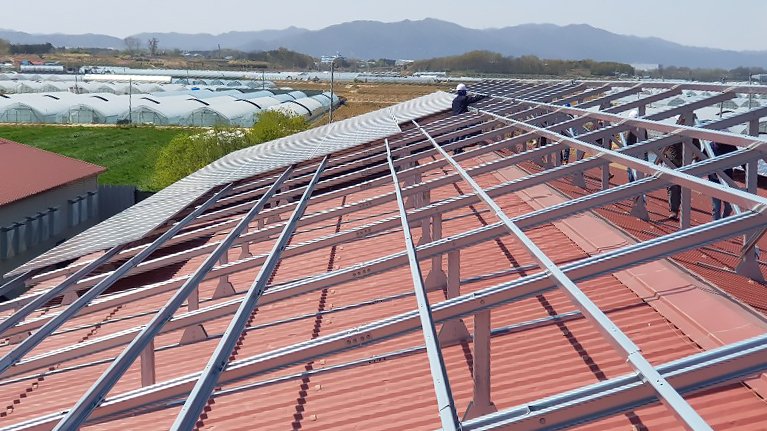

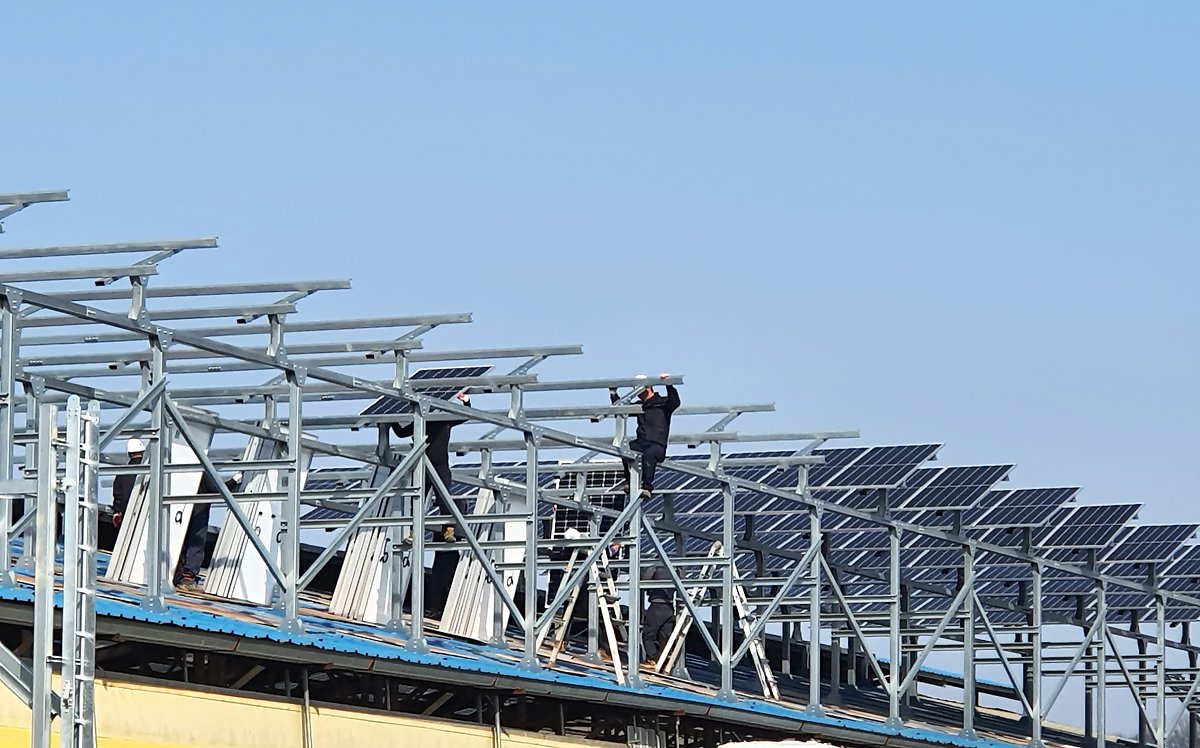

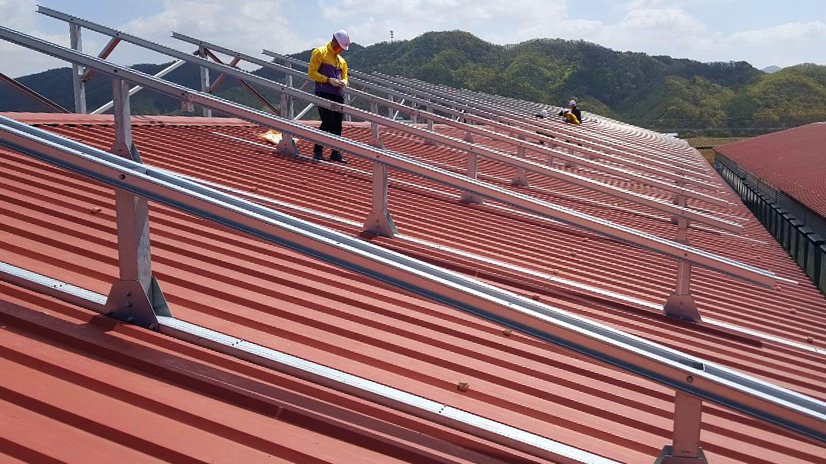

5. 퍼린 작업

모듈 및 하중을 직접적으로 받쳐주는 퍼린(중도리) 설치 작업

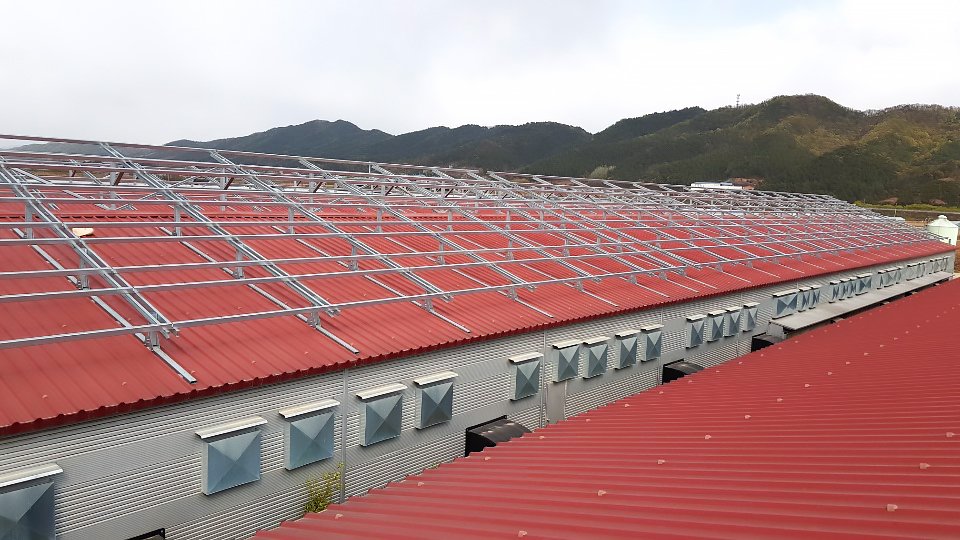

6. 보강대 설치

태양광발전소 전체를 안정적으로 만들기 위한 보강대 설치 작업

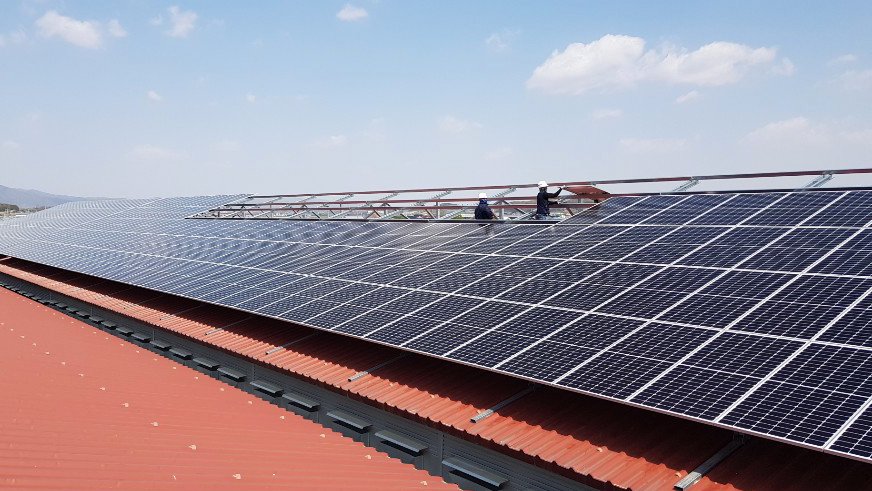

7. 모듈 설치 (모듈 조립)

설치된 구조물 위에 모듈을 설치(조립)하는 작업

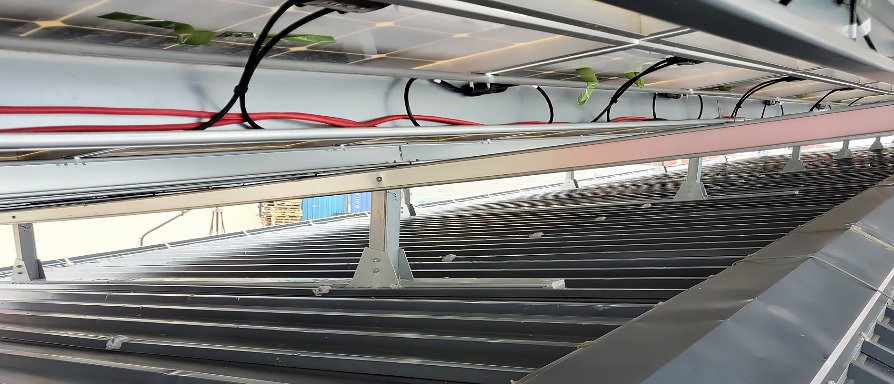

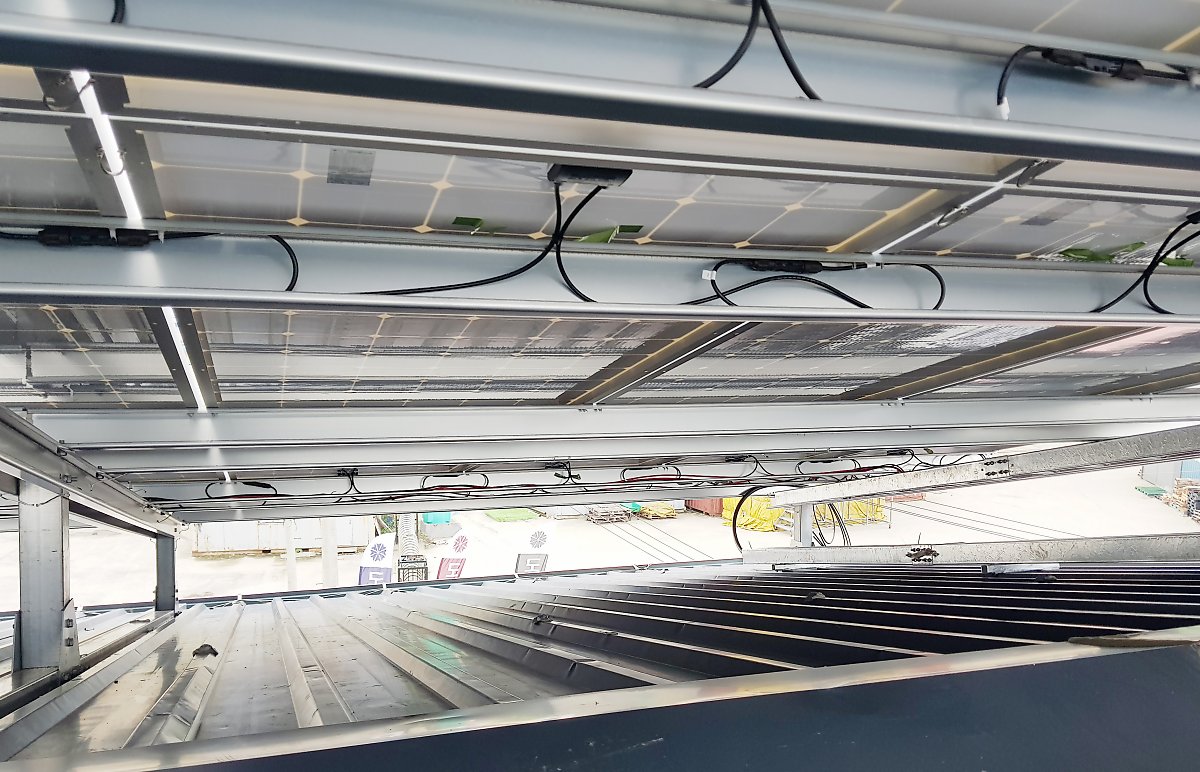

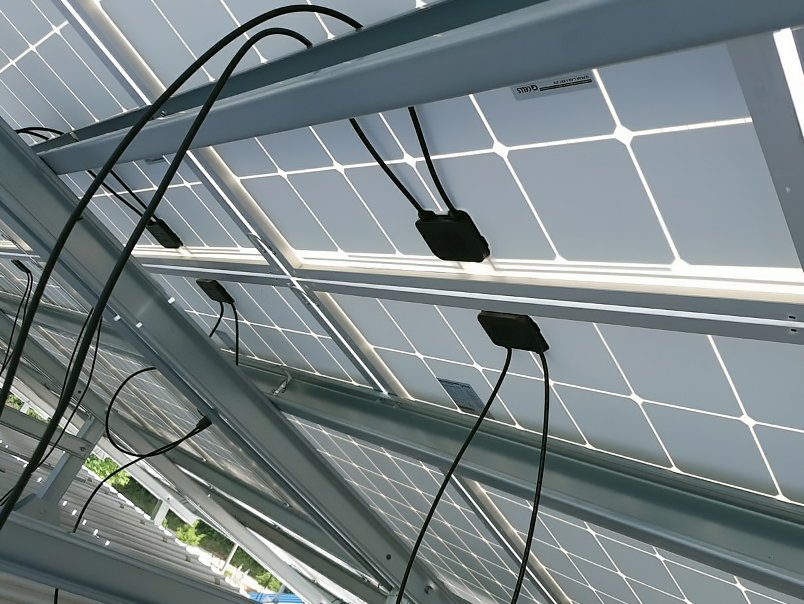

1. 모듈 DC케이블 결선

모듈에서 발전된 전기를 안전하게 보내기 위한 전기배선 작업








2. 접지

구조물 접지는 메인접지와 본딩접지로 나뉘어지며, 고장 및 사고전류로 인한 인축의 감전방지와 기기를 안전하게 보호하기위한 접지 공사 작업

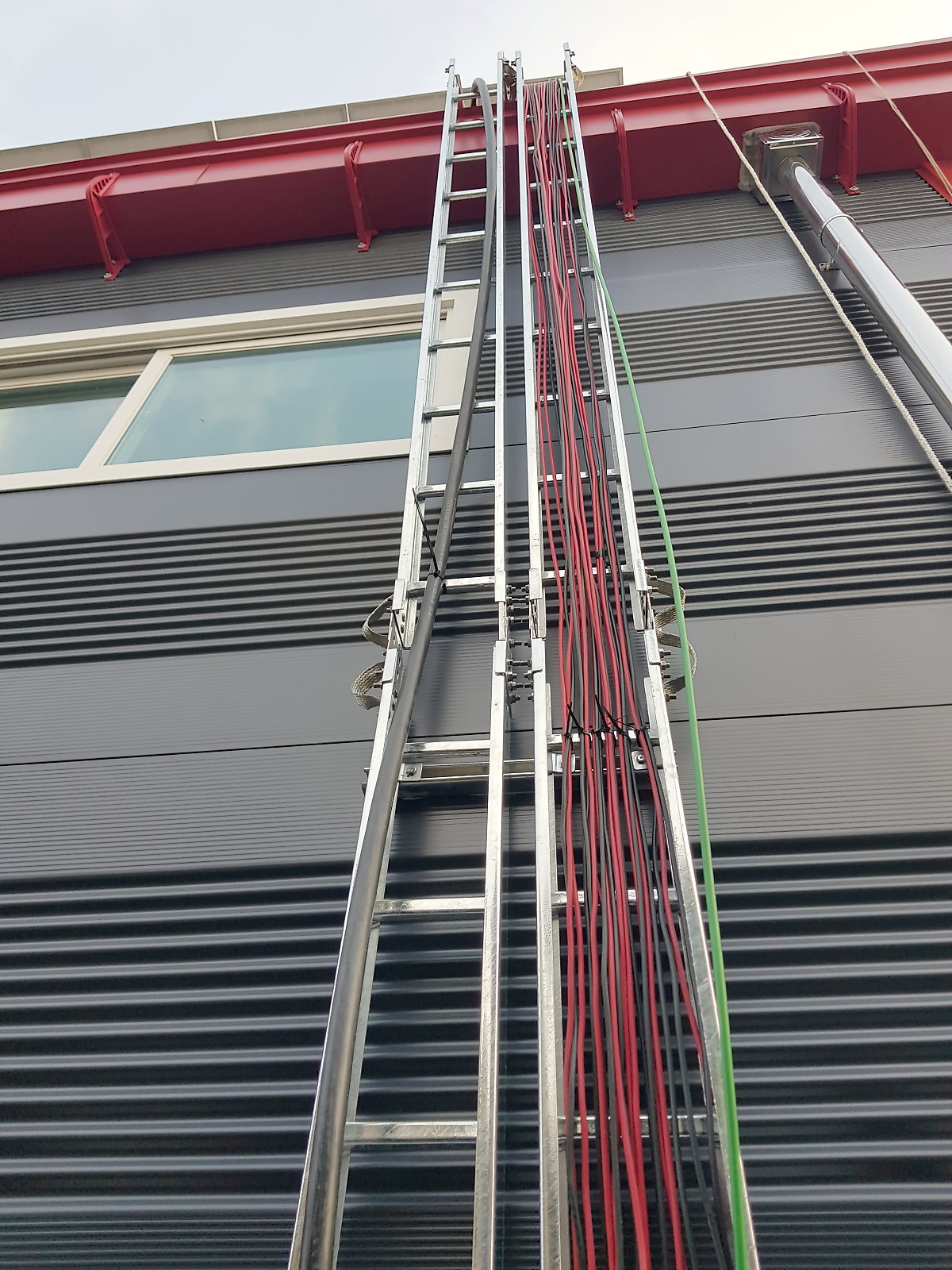

3. AC/DC  풀링

트레이를 따라 인버터로 AC / DC 선을 끌어오는 작업

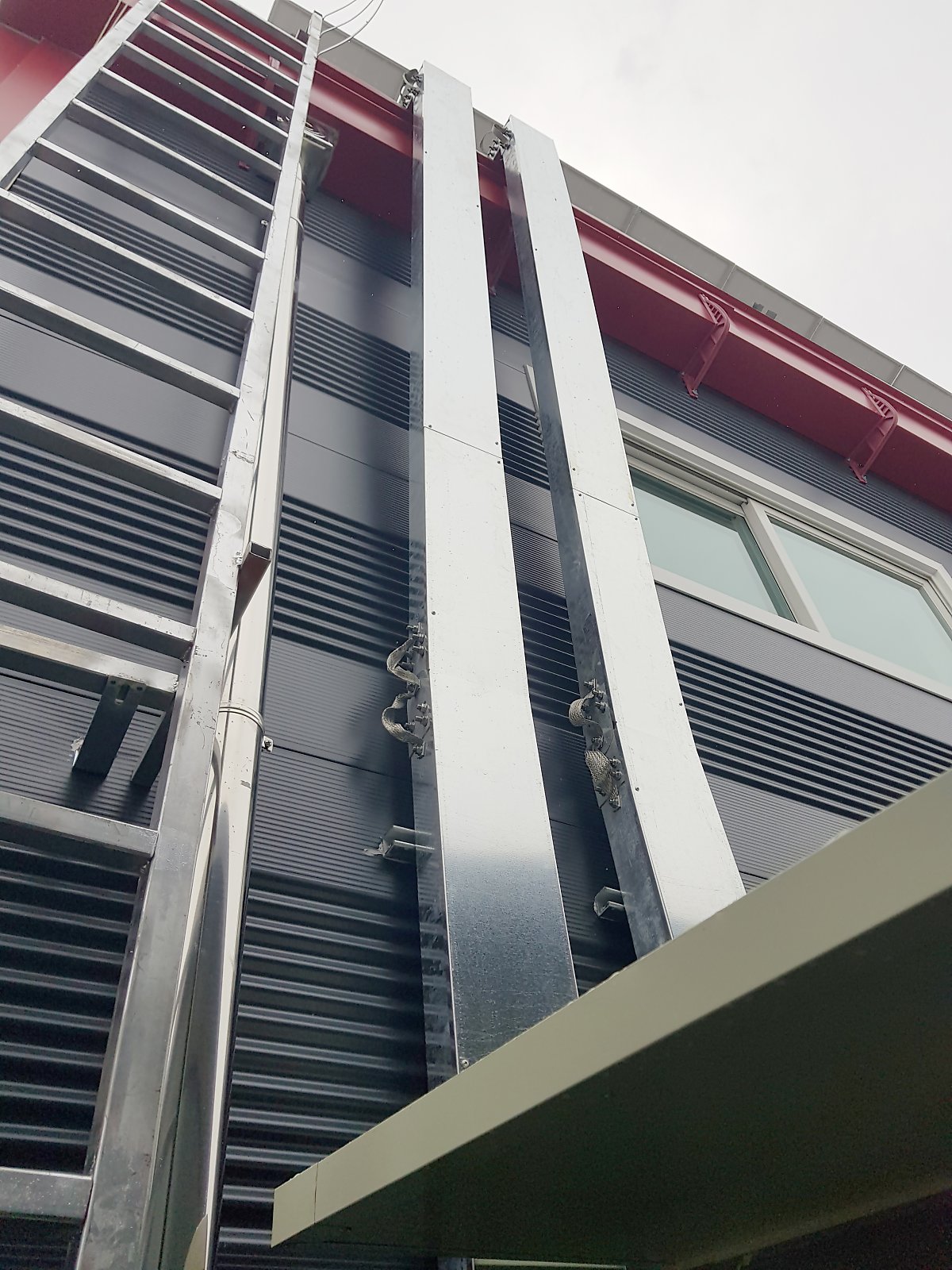

4. 트레이 & 트레이커버 설치

케이블을 정리할 수 있는 트레이, 트레이 커버를 설치하는 작업

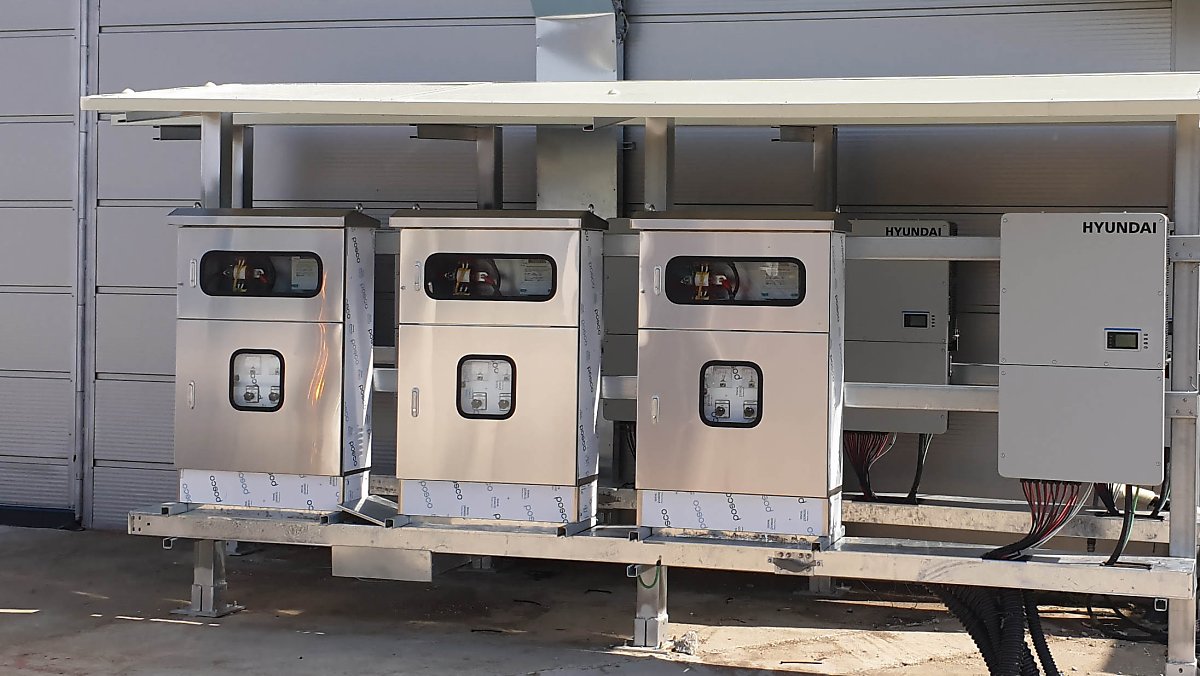

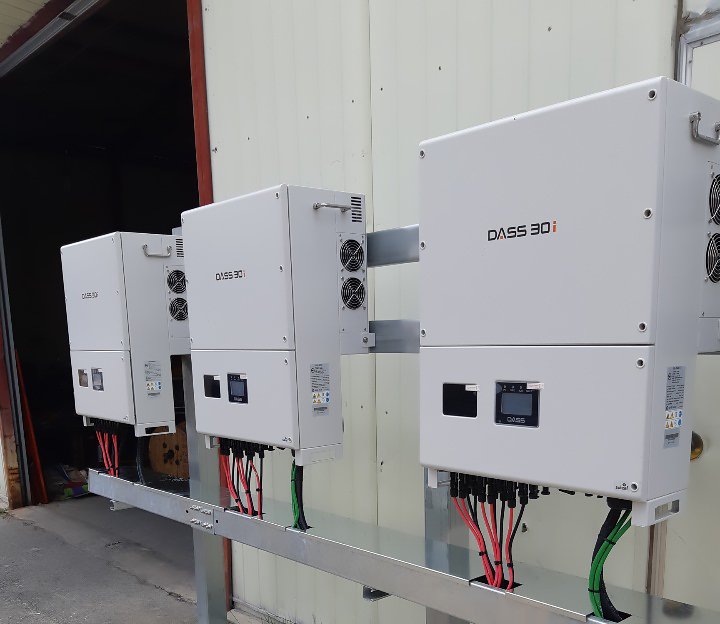

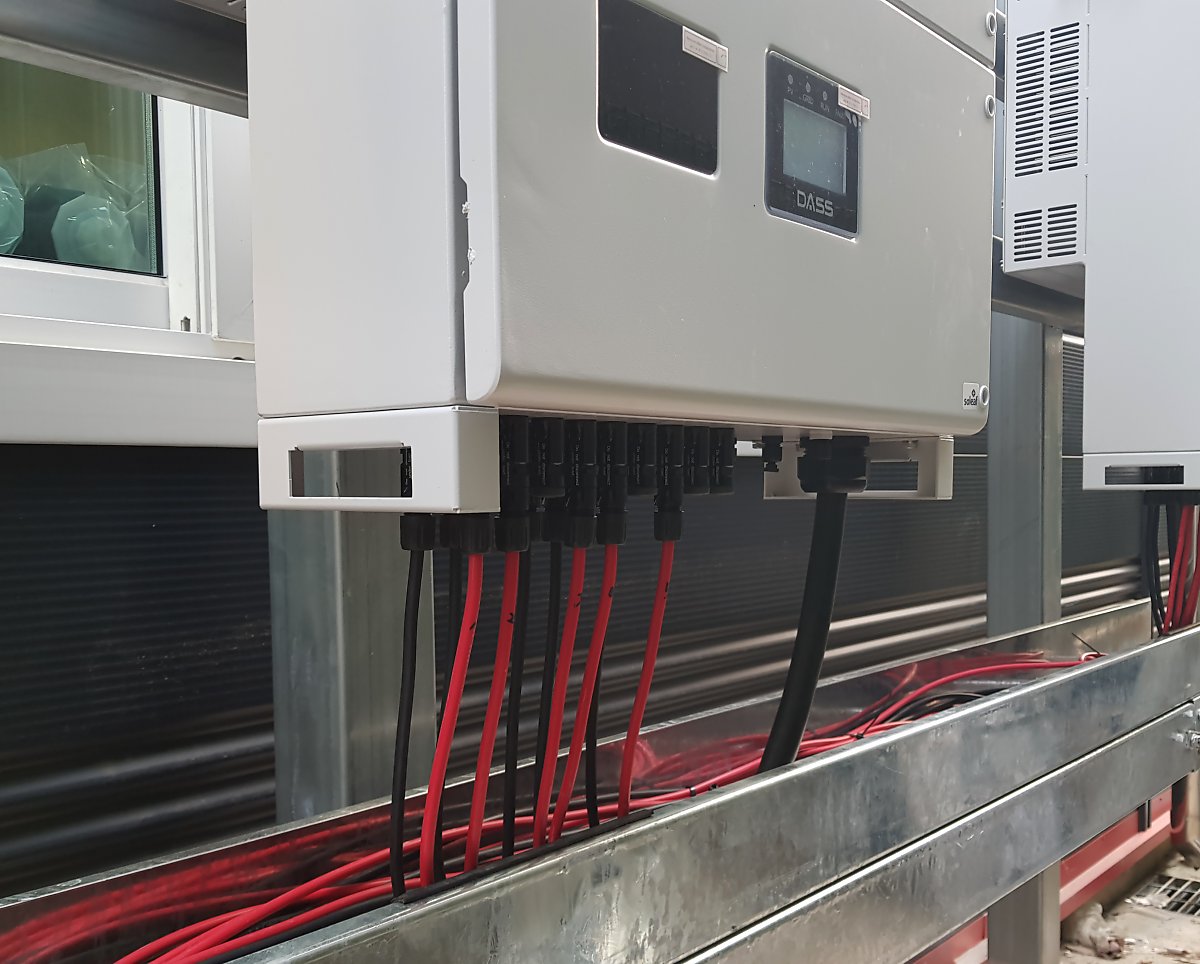

5. 저압반 및 인버터 구조물 설치

인버터를 장착할 수 있는 기초 구조물 설치 & 저압반/인버터 설치 작업

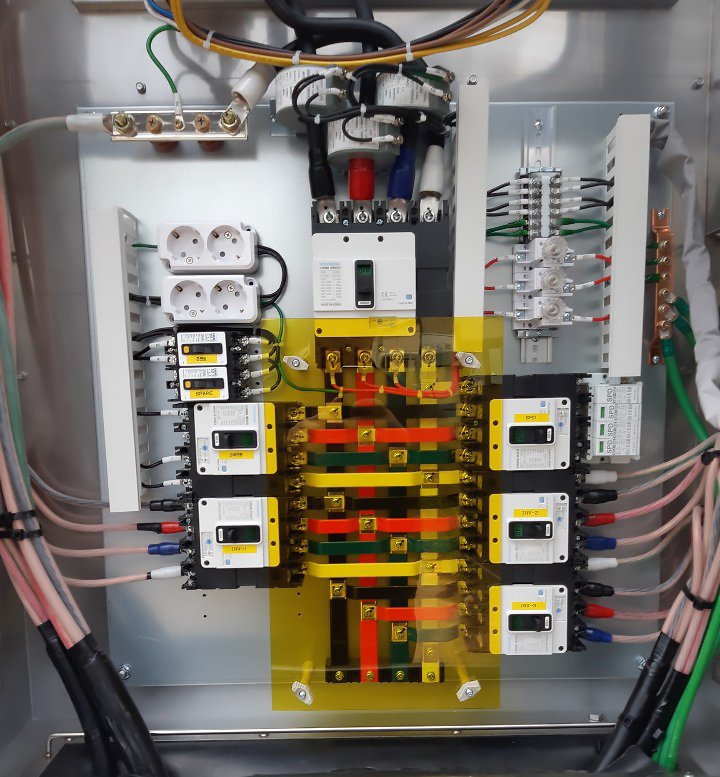

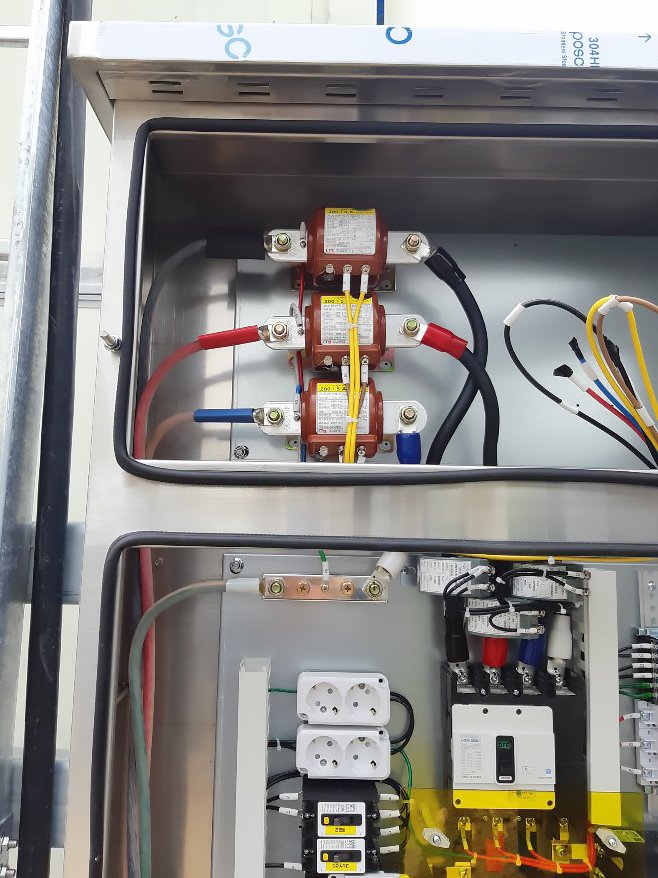

6. 인버터 차단기 설치

인버터의 간선을 모아 차단기에 연결/설치하는 작업







7. 계량기 설치

태양광발전사업의 수익이 되는 발전 된 전기량을 기록하는 계량기를 설치하는 작업

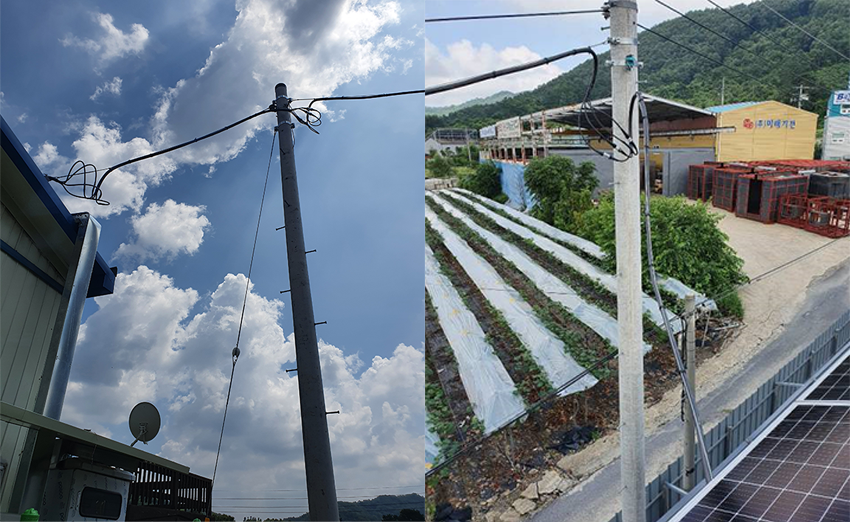

8. 한전 인입공사

태양광 발전소의 전력을 송전하기 위한 한전측 인입공사

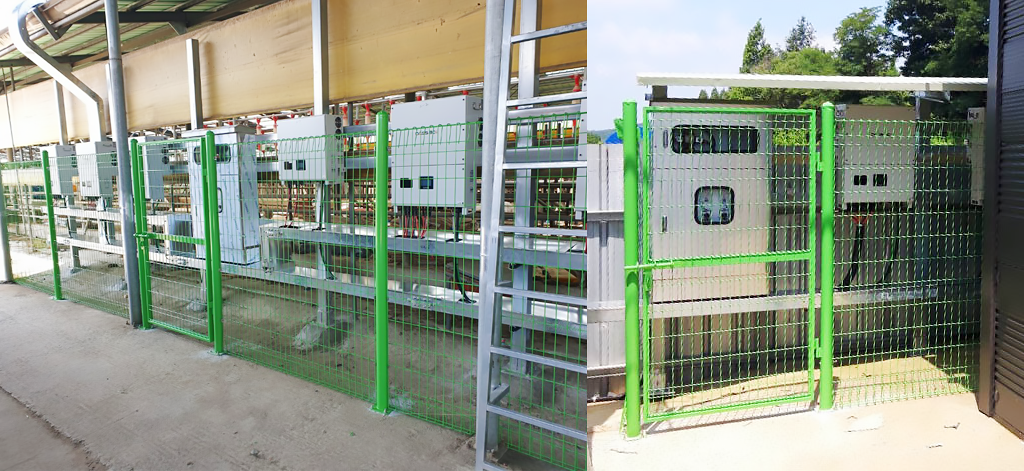

휀스 설치

전기시설 및 인축 보호를 위한 휀스 설치 작업






글. 황혜란(썬랩 기획마케팅팀 대리)
